手動ハンダ付装置・TSDシリーズ
基板をセットして降ろすだけの簡単操作-初心者でも常に安定したハンダ付作業が可能
槽およびヒーターに特殊表面処理（窒化処理）を施すことで鉛フリーにも対応。

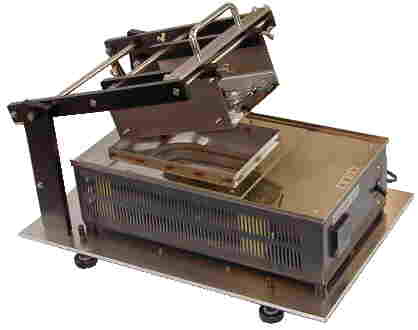

●TSD-01型

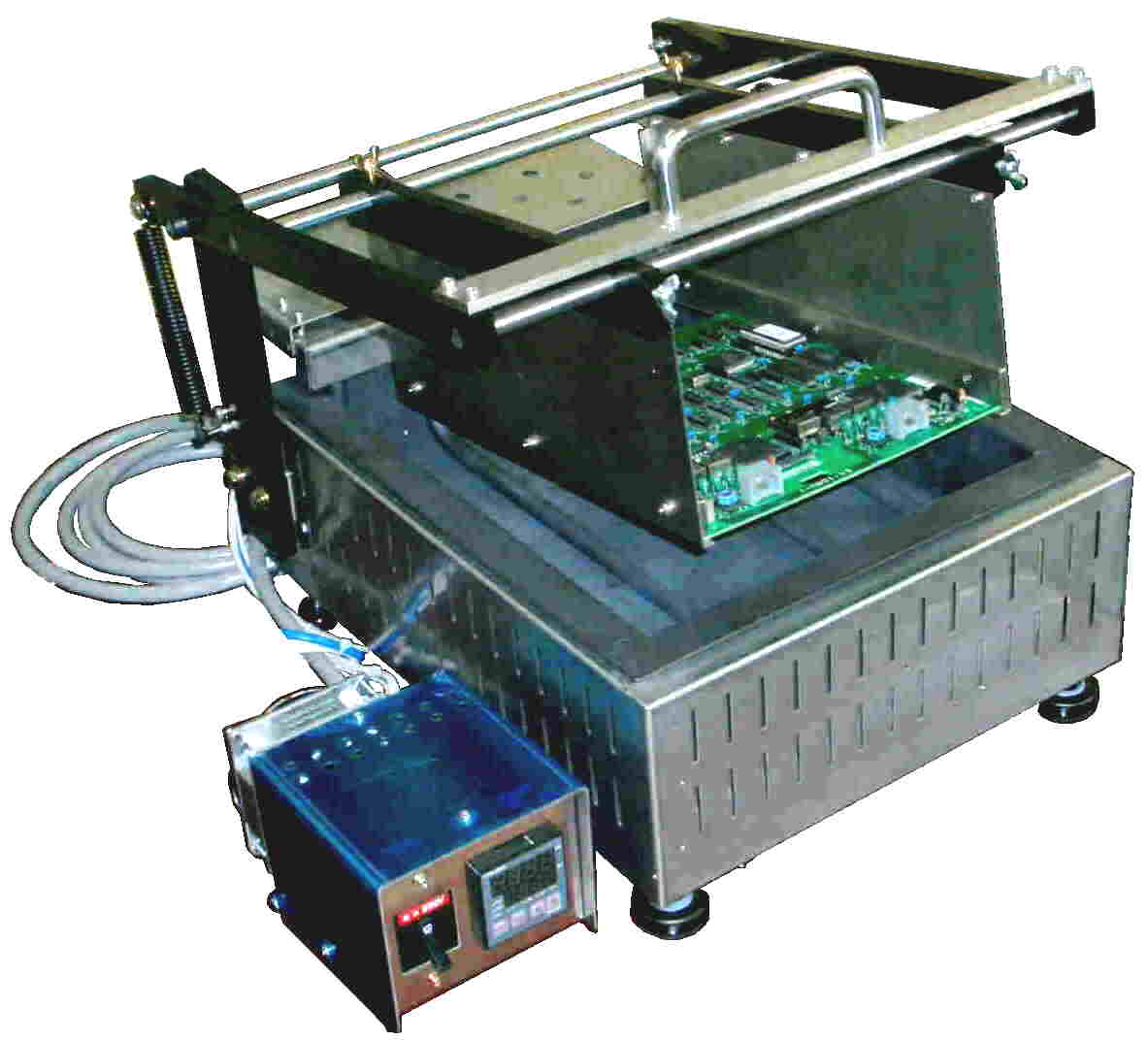

●TSD-03型
| 型式 | 槽材質（表面処理） | 最大基板寸法 |
| TSD-01T | チタン | Max：140ｘ208mm |
| TSD-01F | ステンレス（サーフ処理） | |
| TSD-01FW | ステンレス（Wサーフ処理） | |
| TSD-03T | チタン | Max：240ｘ285mm |
| TSD-03F | ステンレス（サーフ処理） | |
| TSD-03FW | ステンレス（Wサーフ処理） |
| 垂直離脱 | 斜め離脱 |
| ブリッジ等の不良が多い | 余分なハンダが切れる |
 |
 |

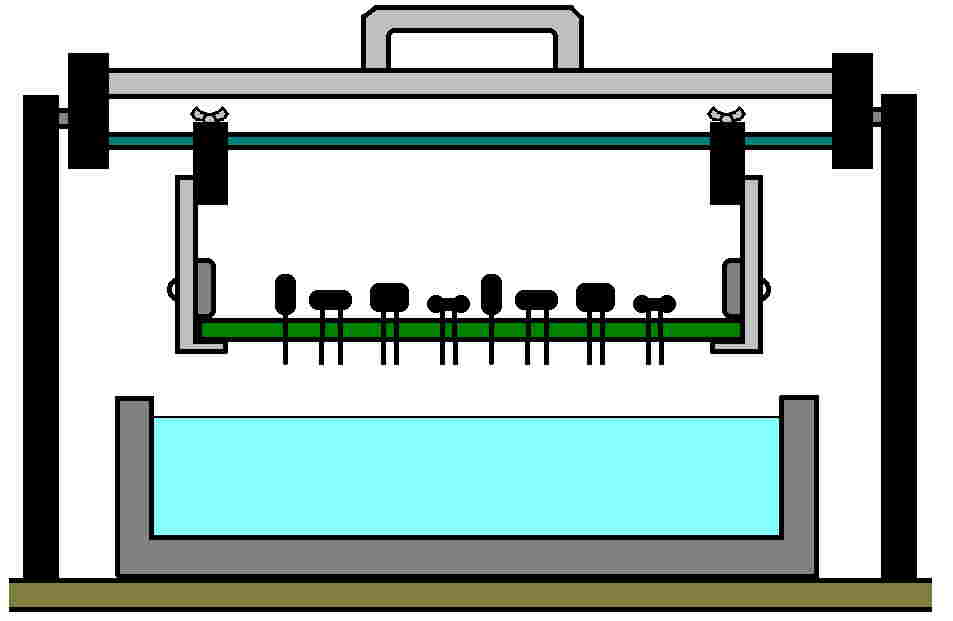

●不良を低減する上部ホルダーメカ
溶融ハンダ面への基板ぼ浸漬角度を常に
一定に保つ事で安定したハンダ付が可能

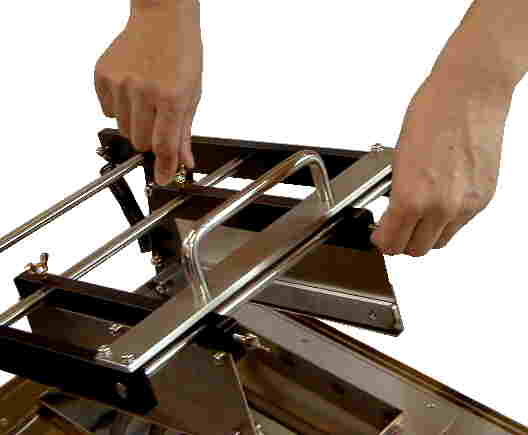

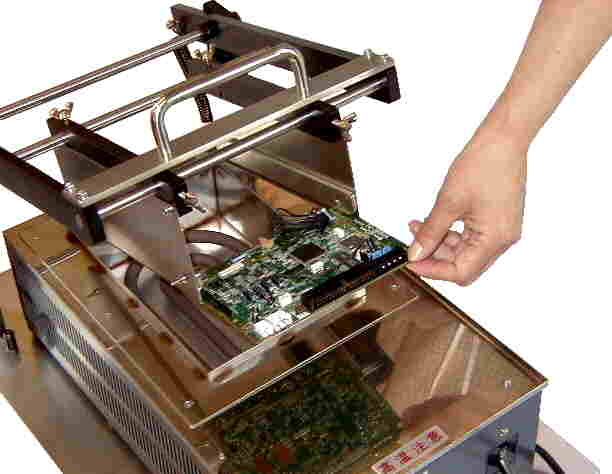

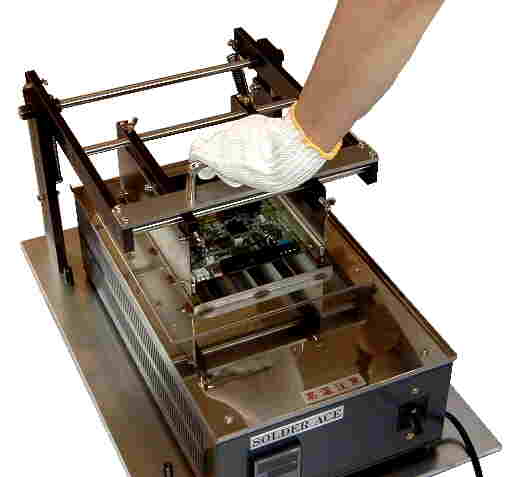

| ①基板ホルダーアームの調整 | ②基板をアームレールにセット | ③ハンドルを降ろしてハンダ付 |
 |
 |
 |
