ハンダ槽・ハンダ付装置 |
|
| 卓上ハンダ槽（鋳鉄）・POTシリーズ |
詳細(PDF) |
 |
 |
槽の材質に,耐蝕性に優れた鋳鉄（キャスティング）を採用した卓上槽で,鉛フリーハンダによる喰われを軽減し,長寿命化を実現。Φ34mmの小型ポットから300×400mmの大型角型タイプまで,サイズ別に5種類の製品を網羅しました。 |
|
|
| 高温作業用セラミック槽・SGシリーズ |
詳細(PDF) |
 |
 |
金属槽では不向きな無鉛高温作業（450℃以上）に適するセラミック槽シリーズで,電線の端末処理､部品端子のハンダ付､リードフレームのハンダコート等,それぞれの用途に適した槽形状を網羅しました。 |
|
|
| 卓上ディップ式ハンダ槽・SFシリーズ |
詳細(PDF) |
 |
 |
ディスクリート基板のディップハンダ付に適する卓上型の静止槽シリーズで,槽寸法および材質別に複数の品番が用意されている他､PID制御による高精度温調機能を装備。 |
|
|
| 卓上噴流ハンダ槽・SAシリーズ |
詳細(PDF) |
 |
 |
噴流面積により,多種の品番を網羅した噴流槽シリーズで,小型基板や部品単体のハンダ付に最適。本体（噴流部）と温調器がそれぞれ独立した分離型で,槽部もチタン他,高温作業にも耐え得る材質を採用しました。 |
|
|
| 卓上（局所）噴流ハンダ槽・TOPシリーズ |
詳細(PDF) |
 |
 |
ノズル交換式のシングル噴流ユニットで,限られた範囲にハンダを供給して挿入部品を後付します。オプションの噴流ノズルは開口寸法別に多種,取り揃えられており,対象部品のサイズに合わせて自由に選択できます。 |
|
|

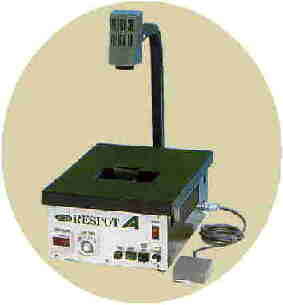

| 卓上（局所）噴流ハンダ槽・SOLEXシリーズ |
詳細(PDF) |
 |
 |
ハンダ容量・機能別に5機種のラインナップを揃えたノズル交換式スポット噴流槽。PID制御（デジタル温度表示）によりハンダ溶融温度を精密に管理します。使用するハンダ材料別に3種類の槽材質が用意されています。 |
|
|

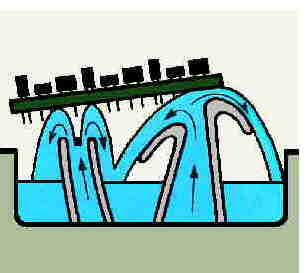

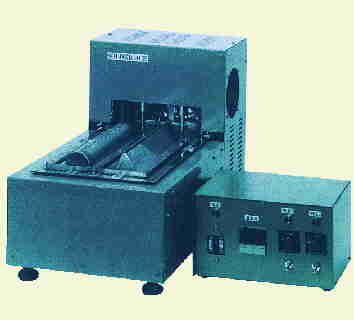

| 卓上Wウェーブ式ハンダ槽・SA-504 |
詳細(PDF) |
 |
 |
自動ハンダ付装置（キャリアレスタイプ）において最も一般的なＷウェーブ噴流機構を単独のユニットとして切り離し,卓上機として独立させた噴流ハンダ槽。静止型装置では難しいチップ部品のハンダ付にも対応します。 |
|
|
| 手動ハンダ付装置・TSDシリーズ |
詳細(PDF) |
 |
 |
上部のホルダーメカ部により,浸漬および離脱時に基板をハンダ溶融面に対して理想的な角度に維持します。基板は専用キャリアにセットした状態のまま,ホルダーメカ部に装着できるので,安全で効率の良い作業が可能です。 |
|
|
| 手動DIPライン（キャリア乗せ換え式） |
詳細(PDF) |
 |
 |
フレーム型のホルダー（共通キャリア）に基板をセットした状態のまま,3工程の各ユニット（フラクサー/プリヒーター/手動ハンダ付装置）に,順次,乗せ換える事で,ハンダ付が完了する簡易的な手動式卓上ラインです。 |
|
|
| 半自動ハンダ付装置・SF-SYシリーズ |
詳細(PDF) |
 |
 |
基板をセットしたキャリアが自動で昇降し,一定の角度を保った状態で,溶融ハンダ面に浸漬/離脱するので,作業者個々の技術差によるバラツキが生じる事なく,常に安定したハンダ付作業が可能。ハンダ付（浸漬）時間も自由に設定できます。 |
|
|
| 卓上Wウェーブ式ハンダ付装置・SR-300 |
詳細(PDF) |
 |
 |
量産型の自動機と同様のWウェーブ噴流口を設けた卓上ユニットで,基板を電動スライダーにより自動搬送（往復）させてハンダ付を行う半自動タイプです。基板が元の位置に戻ってくるリターン方式を採用しているため,セル生産（一人作業）に適しています。 |
|
|

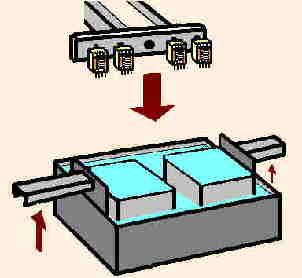

| 半自動ハンダ付装置（部品用）・SFA-2 |
詳細(PDF) |
 |
 |
トランスやコイルなど,部品のハンダ付に特化した卓上ユニットで,汲み上げ2次槽方式を採用。部品を取り付けたアームが降下し,上昇する溶融槽に浸漬させる半自動機で,スクレーパーによる表面カス掻き機能も網羅しています。 |
|
|
| 半自動ハンダ付装置（部品用）・SGシリーズ |
詳細(PDF) |
 |
 |
部品（トランス､コイル等）の他､リードフレームのハンダ付にも適した半自動ハンダ付装置で,溶融槽部とメカ部（ワーク昇降機構部）の複合ユニット。メカ部の動作仕様により,4機種が用意されており,どの機種も450℃以上の高温作業に対応できます。 |
|
|
| ■超小型自動ハンダ付装置 セルソルダー・C250 |
詳細はこちらをクリック |
| オフィスレベルの小規模事業場にも導入できる無鉛対応自動機。 小型機種でありながら鉛フリー対応機としてのノウハウが盛り込まれています。 L字ライン、U字ライン等のセル生産ラインに対して､自在な配置が可能です。 |
 |
 |
 |
鉛フリーに適した近接Wウェーブ |
| |
|
| ■インライン（量産対応）型自動ハンダ付装置・1400DF |
詳細はこちらをクリック |
 |
| 高放熱性基板に対して有効に働く2段階予熱ゾーンや、スルーホール浸透力に優れるバーチカルワイドブロー式スプレーフラクサーなど、鉛フリーハンダ付に特化した機能を装備したローコストな自動機。 |
|
|
 |
 |
 |
| ●スプレーフラクサーユニット |
●予熱ゾーン（2段階プリヒート) |
●ハンダ噴流機構部 |
|
|
|
| ■キャリアリターン式小型自動ハンダ付装置・SND-2530T-S |
| 各工程を個別に制御できるキャリアリターン方式で、個々の基板ごとに最適な条件出しができる、ロングリード対応の少量生産用自動機です。 |
 |
| フローディップ方式のメリット |
| 3工程個別制御 |
大きな熱供給力 |
| フラックス塗布・予熱・ハンダ付の3工程を個別制御できるため、鉛フリーに適した温度プロファイルを作る上で有利です。 |
噴流（ウェーブ）式に比べ、供給熱量が大きくなるので、鉛フリーに適すると同時にフィレットアップ効果が期待できます。 |
 |
 |
|
|
|
リードカッター用超硬刃 |
|
「リードカット」の工程は、ロングリードの部品をディップハンダ付け後、基板ごとリードカッター機に通して、超硬カッター刃（丸刃）で基板下のリード線を短く切り揃える工程です。
リードカッター機本体および超硬カッター刃（丸刃）溝なし、溝付き各200φ、250φを販売しております。また、カッター刃の再研磨も承っております。
