基板分割機(すでに部品が搭載された実装済基板を分割)

1) 方式および対象ワークによる分割機の分類
基板分割機・基板切断機-01
基板分割機・基板切断機-01
上下ディスクカット式
基板分割機・基板切断機-V溝用-01
V溝を上下の回転丸刃で切断する方式で、刃を強制的に回す電動式と基板を押す力で刃が自然に回る手動式の2種に分かれます。
基板分割機・基板切断機-02
リニアスプリット式
基板分割機・基板切断機-V溝用-02
回転丸刃(上刃)と線形刃(下刃)を組み合わせた方式で、基板のV溝部を下刃にセットした状態で分割するため、切断ラインがズレません。

基板分割機・基板切断機-01
基板分割機・基板切断機-03
局部パンチング式
基板分割機・基板切断機-ミシン目用01
接続部をT型ブレードで抜き落とします。小型で手軽な反面、効率的ではないので、量産加工には不向きです。
基板分割機・基板切断機-04
精密プレス刃型分割式
基板分割機・基板切断機-ミシン目用02
上下のプレス刃型で接続部を一度に打ち抜く方式。複数の接続部を一括分断できるので多数取り集合基板の量産加工に最適です。
基板分割機・基板切断機-05
ルーター式
基板分割機・基板切断機-ミシン目用03
高速回転するルータービットで接続部を削り落とす方式で、基板に与えるストレスが少ない反面、切粉の回収に万全を期す必要があります。

2) 基板レイアウトによる分割機の選択
V溝・ミシン目のレイアウト
適合装置
端面近くのV溝を分断 V溝・ミシン目のレイアウト-01
V-cut75-LGP
基板分割機・基盤切断機-写真01
ミミ(外縁部)や端面から近いV溝を分割
手軽に使える上、分割長さに制限がないので基板サイズに関係なく、使用できます。
中央のV溝を分断 V溝・ミシン目のレイアウト-02
C-1000
基板分割機・基盤切断機-写真02
中央にV溝のある基板を大量に分割する
基板ガイドが刃の横ズレを防止するので、大型基板でも安定した分割作業が可能です。
縦横にダイスカット V溝・ミシン目のレイアウト-03
MESTRO 2M/T
基板分割機・基盤切断機-写真03
基板をマトリックス状に細かく分割する
基板の左右を両手でホールドしたまま分割できるので、効率良く作業できます。
V溝・ミシン目共存 V溝・ミシン目のレイアウト-04
EM-260
EM-260
V溝の途中にカットアウト部がある基板の分割
作業中に下刃(線形刃)がV溝に固定された状態を保つので、「刃滑り」がありません。
電源基板のV溝分割 V溝・ミシン目のレイアウト-05
MKC-300
基板分割機・基盤切断機-写真05
V溝付近に背の高い部品がある電源基板の分割
分割位置が高く、刃の周辺部に余裕があるので、大きな部品を回避できます。
ミシン目を少量カット V溝・ミシン目のレイアウト-06
Hektor-2
基板分割機・基盤切断機-写真06
接続部の少ないミシン目基板を少量分割
エアーのみ(電源不要)で手軽に使えるため、少量加工に適しています。
多数の接続部を切削 V溝・ミシン目のレイアウト-07
T-5.0
T-5.0
接合部が多数ある集合基板を大量に分割
一括で型抜きするため効率が良く、量産加工の際、タクト的に有利に機能します。
複雑なミシン目をカット V溝・ミシン目のレイアウト-08
EGX-350+分割キット
EGX-350+分割キット
曲線を含むカットアウト部を分割(中量加工)
自在に可動する切削ビットにより、分割ラインをフレキシブルに設定できます。

3) 各分割機の紹介

●卓上V溝基板分割機・V-cutシリーズ 詳細(PDF)はこちらをクリック
基板分割機-01 刃がV溝から外れるトラブルを防止するための基板ガイドおよび基板供給時の作業性を大幅に向上させるガイドプレートを装備した卓上機シリーズ。 基板サイズや実装部品高さに合わせて機種を選択できる他、基板スライドレールを装備した電動機も用意致しました。 卓上V溝基板分割機・V-cut・LGPシリーズ

V溝分割機・MAESTRO2シリーズ 詳細(PDF)はこちらをクリック
基板分割機-02 手動タイプの2型と電動回転刃式の2M型の2機種のラインナップ。 どちらも高剛性アルミフレームを主体とする卓上機で、ロータリーノブにより刃間の微調整ができる他、安全機構も充実しています。 両手で基板の左右をホールドしながら刃の方向へ押し出す方式なので、作業が進むにつれて小さくなるマトリックス状の多数取り集合基板の分割に適しています。 基板分割機 MAESTRO2シリーズ

基板ガイド付・V溝分割機・C-1000 詳細(PDF)はこちらをクリック
基板分割機-03 最初に幅調整する事で常に刃をV溝に重ねる事ができる基板ガイド付卓上分割機。 1枚あたりの分割ラインが1本しかない基板の分割を大量に行う場合、2枚目から位置合わせする手間が省けるので効率的な作業が可能。 基板分割機 C-1000

リニアスプリット式分割機・T-Mシリーズ
<製造中止/後継機種はEMシリーズ(下欄参照)>
詳細(PDF)はこちらをクリック
下刃が線形刃のリニアスプリット式を採用した卓上機。基板をベース板に固定した状態のままで上刃(丸刃)方向へ移動させて分割するので刃がV溝から外れる事がなく、安全な作業が可能です。

本シリーズ(本体)は,生産終了となり,後継機種の 「EMシリーズ」(下欄参照)に引き継がれましたが,替刃の供給は継続致します。左記の品番以外の機種の替刃につきましても,対応できる可能性がありますので,弊社までお問い合わせください。

リニアスプリット式基板分割機 T-MSシリーズ

高精度基板分割機・EMシリーズ
<T-Mシリーズ(上欄)の後継機種>
詳細(PDF)はこちらをクリック
PCB CUTTING SUPPORTER・EMシリーズ
筐体の剛性を高める事で,刃の"逃げ"を大幅に軽減し,上下刃の嵌合精度を高めた,T-Mシリーズの後継機種。基板・部品にかかる歪みストレスが,同用途の装置の中では最も少ないので,V溝周辺にクラックが入りやすい部品が配置される高密度基板の分割作業に適してします。 リニアスプリット式基板分割機 T-MSシリーズ

門型基板分割機・MKCシリーズ 詳細(PDF)はこちらをクリック
基板分割機-05
リニアスプリット式汎用型卓上分割機。 上刃と下刃が接する分割ポイントが高い位置にあり、かつ周辺部がオープンになっているため、背の高い部品がV溝ラインに近接配置された電源基板に対しても有効に機能します。 MKCシリーズ基板分割機

電動基板分割機・SBCシリーズ 詳細(PDF)はこちらをクリック
電動基板分割機・SBCシリーズ 下刃を基板のV溝にセットした状態のまま,上刃(円形刃)を,横方向に走らせてV溝を分断するリニアスプリット式の電動機。手動機との比較上,作業タクト(処理能力)の点で,優位性がある事に加え,両手で基板をホールドできるので,安定した分割作業が可能です。 電動基板分割機・SBCシリーズ

多機能V溝分割機(電動)MAESTRO・4S 詳細(PDF)はこちらをクリック
基板分割機-06 基板が静止した状態(下刃をV溝に嵌め込んで固定)のまま,上刃を滑らせて分割する電動機。上下刃のギャップを徐々に狭めながら複数回に分けて段階分割するマルチカット方式を採用する等,斬新な機能を盛り込んだ上級機です。 多機能V溝分割機(電動)MAESTRO・4S

カットアウト基板用分割機・Hektor-2 詳細(PDF)はこちらをクリック
基板分割機-07 カットアウト基板の接続部をT型またはL型のブレード刃で抜き落とす局部パンチング式を採用。 接続部の少ないミシン目基板の少量加工に適した小型卓上機で、どこにでも持ち運びできるため作業場所を選びません。
●型番#8933510は現在、供給を停止しております。
●#8933510は供給を再開しました。
カットアウト基板用基板分割機

精密プレス型分割機・T-3.0/5.0/10.0 詳細(PDF)はこちらをクリック
精密プレス型分割機・T-3.0/5.0/10.0 複数の刃を配置した上下の精密な合わせ型で接続部を打ち抜く量産用のプレス型分割機。 接続部が多い基板でも一括で打ち抜く事ができるため、タクト的に最も有利な分割方式で,量産に適しています。プレス能力(ton数)により,3機種のラインナップです。 精密プレス型分割機・T-3.0/5.0/10.0

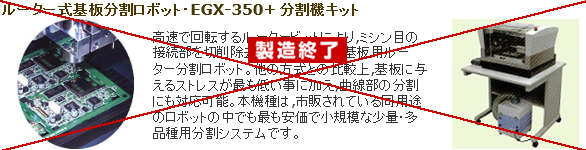

ルーター式基板分割ロボット・EGX-350+分割機キット 詳細(PDF)はこちらをクリック
ルーター式基板分割ロボット・EGX-350+分割機キット 高速で回転するルータービットにより,ミシン目の接続部を切削除去するカットアウト基板用ルーター分割ロボット。他の方式との比較上,基板に与えるストレスが最も低い事に加え,曲線部の分割にも対応可能。本機種は,市販されている同用途のロボットの中でも最も安価で小規模な少量・多品種用分割システムです。 ルーター式基板分割ロボット・EGX-350+分割機キット
